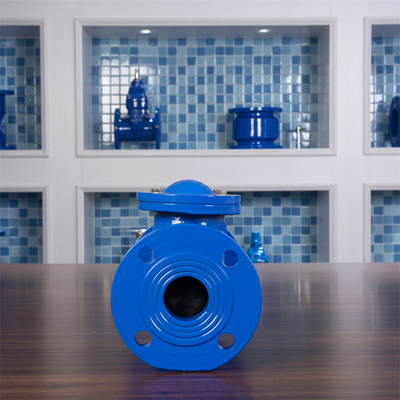

बॉल चेक वाल्व मल्टी-बॉल, मल्टी-चैनल, मल्टी-कॉन इनवर्टेड फ्लुइड स्ट्रक्चर वाला एक चेक वाल्व है, जो मुख्य रूप से फ्रंट और रियर वाल्व बॉडी, रबर बॉल, कोन बॉडी आदि से बना होता है।

इसका कार्य सिद्धांत है: वाल्व के खुलने और बंद होने का एहसास करने के लिए रबर की गेंद एक छोटे स्ट्रोक के लिए गुंबद के आवरण में लुढ़कती है।जब पानी पंप शुरू होता है, तो पानी दबाव की क्रिया के तहत रबर की गेंद को खोलता है, ताकि रबर की गेंद दाईं ओर लुढ़क जाए, इसकी स्थिति रियर वाल्व बॉडी में शंकु द्वारा तय की जाती है, और चेक वाल्व खुल जाता है;पंप बंद होने के बाद, वापसी के कारण पानी का दबाव रबर की गेंद को चेक वाल्व को बंद करने के लिए बाएं सामने के वाल्व शरीर में रोल करने के लिए मजबूर करता है।रबर की गेंद खोखले स्टील की गेंद से बनी होती है, और अच्छी लोच वाला रबर न केवल सीलिंग सुनिश्चित कर सकता है, बल्कि वाल्व बंद करने की प्रक्रिया के दौरान पाइपलाइन सिस्टम को होने वाले नुकसान को भी कम कर सकता है।जब वाल्व खोला जाता है, तो छेद वाले शंकु के आकार का शरीर स्टील की गेंद को ठीक कर सकता है और रबर की गेंद और शंकु के आकार के शरीर के बीच संपर्क क्षेत्र के दबाव को समाप्त कर सकता है, ताकि संपर्क सतह से संपर्क हो, और हाइड्रोलिक नुकसान हुआ वाल्व शरीर में रबर की गेंद के कंपन से कम हो जाता है।

रबर की गेंद खोखले स्टील की गेंद से बनी होती है, और अच्छी लोच वाला रबर सीलिंग सुनिश्चित कर सकता है और वाल्व बंद करने की प्रक्रिया के दौरान पाइपलाइन प्रणाली को नुकसान को कम कर सकता है।जब वाल्व खोला जाता है तो छेद वाला शंकु स्टील की गेंद को ठीक करता है और रबर की गेंद और शंकु के बीच संपर्क सतह पर दबाव को समाप्त करता है, संपर्क सतह संपर्क बनाता है, वाल्व में रबर की गेंद के कंपन के कारण हाइड्रोलिक नुकसान को कम करता है। .बड़ी पाइपलाइन प्रणालियों में, तीन-प्रवाह या चार-प्रवाह गोलाकार चेक वाल्व का उपयोग बड़े वाल्व प्लेट संरचना को बदल सकता है, वाल्व प्लेट के वजन को कम कर सकता है, और आंतरिक प्रवाह चैनल को एक स्वतंत्र झरझरा संरचना बना सकता है।गेंद को प्रत्येक छेद में रखा जाता है, और तरल अंदर होता है वाल्व शरीर और बहिर्वाह प्रक्रिया में प्रवेश करने की प्रक्रिया में, वे एक दूसरे के साथ हस्तक्षेप किए बिना, वाल्व बंद करने की प्रक्रिया के दौरान प्रभाव बल और कंपन को कम करते हुए, अपने तरीके से जाते हैं, शोर को कम करना, और पूरी तरह से चलने वाली गेंद की विफलता को समाप्त करना।मल्टी-चैनल बॉल चेक वाल्व में कोई संयुक्त भाग नहीं है (शाफ्ट और झाड़ी का अस्तित्व, कोई सापेक्ष यांत्रिक घर्षण आंदोलन नहीं है, स्विंग चेक वाल्व की तुलना में, कोई पहनने वाला हिस्सा नहीं है, इसकी लंबी सेवा जीवन है और कोई रखरखाव कार्य नहीं है।

तकनीकी शर्तें और सामग्री:

1. संरचना की लंबाई EN 558-1, मूल श्रृंखला 48 (DIN 3202 F6) के अनुरूप है
2. निकला हुआ किनारा कनेक्शन EN 1092-2 . के अनुरूप है
3. शीतल मुहर
4. पूर्ण बोर
5. लागू तापमान: -20 ℃ ～120 ℃
6. वाल्व बॉडी: कास्ट आयरन / डक्टाइल आयरन
7. बॉल: ईपीडीएम पैकेज
8. लागू आकार: डीएन 50 (डीएन 800)

उत्पाद संरचना आरेख और मुख्य आयाम:
