बीएस डीएन 100 डक्टाइल आयरन चेक वाल्व जीजीजी 50 मेटल पीएन 16 रबर स्विंग चेक वाल्व:

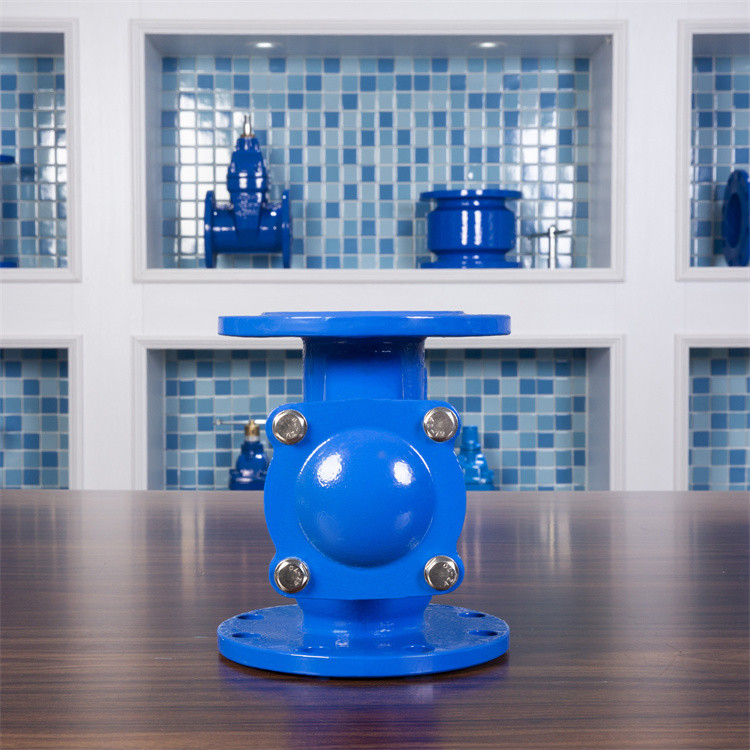

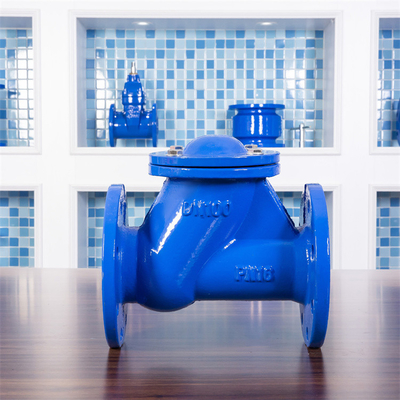

बीएस डीएन 100 पीएन 16 डक्टाइल आयरन रबर स्विंग चेक वाल्व

उत्पाद वर्णन

चेक वाल्व एक वाल्व को संदर्भित करता है जिसका उद्घाटन और समापन भाग एक गोलाकार डिस्क होता है और माध्यम के बैकफ्लो को अवरुद्ध करने के लिए अपने वजन और मध्यम दबाव से कार्य करता है।यह एक स्वचालित वाल्व है, जिसे चेक वाल्व, वन-वे वाल्व, रिटर्न वाल्व या आइसोलेशन वाल्व के रूप में भी जाना जाता है।वाल्व डिस्क के मूवमेंट मोड को लिफ्ट टाइप और स्विंग टाइप में बांटा गया है।लिफ्ट चेक वाल्व संरचना में ग्लोब वाल्व के समान है, सिवाय इसके कि इसमें वाल्व स्टेम की कमी होती है जो वाल्व डिस्क को चलाता है।माध्यम इनलेट एंड (निचली तरफ) से बहता है और आउटलेट एंड (ऊपरी तरफ) से बहता है।जब इनलेट दबाव डिस्क के वजन और उसके प्रवाह प्रतिरोध के योग से अधिक होता है, तो वाल्व खोला जाता है।इसके विपरीत, जब माध्यम वापस बहता है तो वाल्व बंद हो जाता है।स्विंग चेक वाल्व में एक डिस्क होती है जो झुकी हुई होती है और धुरी के चारों ओर घूम सकती है, और कार्य सिद्धांत लिफ्ट चेक वाल्व के समान होता है।चेक वाल्व का उपयोग अक्सर पंपिंग डिवाइस के निचले वाल्व के रूप में किया जाता है, जो पानी के बैकफ्लो को रोक सकता है।चेक वाल्व का उपयोग ग्लोब वाल्व के संयोजन में किया जाता है, जो सुरक्षा अलगाव की भूमिका निभा सकता है।नुकसान यह है कि प्रतिरोध बड़ा है और बंद होने पर सीलिंग खराब है
स्विंग चेक वाल्व: स्विंग चेक वाल्व की डिस्क डिस्क के आकार की होती है और वाल्व सीट पैसेज के शाफ्ट के चारों ओर घूमती है।क्योंकि वाल्व में मार्ग सुव्यवस्थित है, प्रवाह प्रतिरोध लिफ्ट चेक वाल्व की तुलना में छोटा है।यह इसके लिए उपयुक्त है यह स्पंदित प्रवाह के लिए उपयुक्त नहीं है, और इसका सीलिंग प्रदर्शन लिफ्ट प्रकार के जितना अच्छा नहीं है।स्विंग चेक वाल्व को तीन प्रकारों में बांटा गया है: सिंगल-लोब टाइप, डबल-लोब टाइप और मल्टी-लोब टाइप।इन तीन रूपों को मुख्य रूप से वाल्व व्यास के अनुसार विभाजित किया जाता है।

तकनीकी विनिर्देश:
