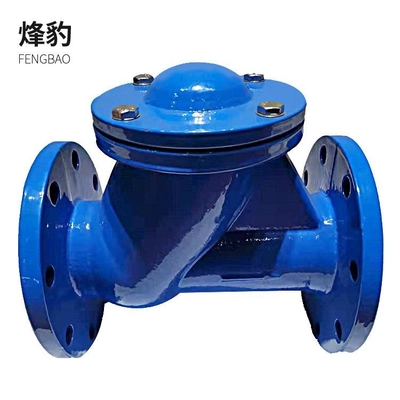

DIN3202-F6 DN300mm Pn10 डक्टाइल कास्ट आयरन ग्रे नॉन रिटर्न स्विंग चेक वाल्व निकला हुआ किनारा अंत के साथ

उत्पाद वर्णन

1. स्विंग चेक वाल्व: स्विंग चेक वाल्व की डिस्क डिस्क के आकार की होती है और वाल्व सीट पैसेज के शाफ्ट के चारों ओर घूमती है।क्योंकि वाल्व में मार्ग सुव्यवस्थित है, प्रवाह प्रतिरोध लिफ्ट चेक वाल्व की तुलना में छोटा है।यह कम प्रवाह दर और प्रवाह में कम परिवर्तन के साथ बड़े व्यास के अवसरों के लिए उपयुक्त है, लेकिन यह स्पंदित प्रवाह के लिए उपयुक्त नहीं है, और इसका सीलिंग प्रदर्शन उठाने के प्रकार जितना अच्छा नहीं है।स्विंग चेक वाल्व को तीन प्रकारों में बांटा गया है: सिंगल-लोब टाइप, डबल-लोब टाइप और मल्टी-लोब टाइप।इन तीन रूपों को मुख्य रूप से वाल्व व्यास के अनुसार विभाजित किया जाता है।
शांत जांच वाल्व
शांत जांच वाल्व
2. लिफ्टिंग चेक वाल्व: एक चेक वाल्व जिसकी डिस्क वाल्व बॉडी की ऊर्ध्वाधर केंद्र रेखा के साथ स्लाइड करती है।लिफ्टिंग चेक वाल्व केवल क्षैतिज पाइपलाइनों पर स्थापित किए जा सकते हैं।उच्च दबाव वाले छोटे-व्यास वाले चेक वाल्व के लिए, डिस्क को गेंदों से बनाया जा सकता है।.लिफ्ट चेक वाल्व के वाल्व बॉडी का आकार ग्लोब वाल्व के समान होता है (इसे ग्लोब वाल्व के साथ सामान्य रूप से इस्तेमाल किया जा सकता है), इसलिए इसका द्रव प्रतिरोध गुणांक बड़ा होता है।इसकी संरचना ग्लोब वाल्व के समान है, और वाल्व बॉडी और डिस्क ग्लोब वाल्व के समान हैं।वाल्व डिस्क के ऊपरी हिस्से और बोनट के निचले हिस्से को गाइड स्लीव्स के साथ मशीनीकृत किया जाता है।वाल्व डिस्क गाइड को वाल्व गाइड गाइड में स्वतंत्र रूप से उठाया और उतारा जा सकता है।जब माध्यम नीचे की ओर बहता है, तो माध्यम के थ्रस्ट से वाल्व डिस्क खुल जाती है।यह माध्यम के विपरीत प्रवाह को रोकने के लिए वाल्व सीट पर लंबवत रूप से गिरता है।स्ट्रेट-थ्रू लिफ्ट चेक वाल्व के माध्यम इनलेट और आउटलेट चैनलों की दिशा वाल्व सीट चैनल की दिशा के लंबवत है;ऊर्ध्वाधर लिफ्ट चेक वाल्व में वाल्व सीट चैनल के रूप में मध्यम इनलेट और आउटलेट चैनलों की एक ही दिशा होती है, और इसका प्रवाह प्रतिरोध सीधे-थ्रू प्रकार की तुलना में छोटा होता है।
3. डिस्क चेक वाल्व: एक चेक वाल्व जिसमें डिस्क वाल्व सीट में पिन शाफ्ट के चारों ओर घूमती है।डिस्क चेक वाल्व की एक सरल संरचना होती है और इसे केवल खराब सीलिंग प्रदर्शन के साथ क्षैतिज पाइपलाइनों पर स्थापित किया जा सकता है।
4. पाइपलाइन चेक वाल्व: एक वाल्व जिसमें वाल्व डिस्क वाल्व बॉडी की केंद्र रेखा के साथ स्लाइड करती है।पाइपलाइन चेक वाल्व एक नया वाल्व है।यह आकार में छोटा, वजन में हल्का और प्रसंस्करण प्रौद्योगिकी में अच्छा है।यह चेक वाल्व के विकास की दिशाओं में से एक है।हालांकि, द्रव प्रतिरोध गुणांक स्विंग चेक वाल्व की तुलना में थोड़ा बड़ा है।
5. संपीड़न जांच वाल्व: इस प्रकार के वाल्व का उपयोग बॉयलर फ़ीड पानी और भाप कट-ऑफ के लिए वाल्व के रूप में किया जाता है।इसमें लिफ्ट चेक वाल्व और ग्लोब वाल्व या कोण वाल्व का व्यापक कार्य है।
इसके अलावा, कुछ चेक वाल्व हैं जो पंप आउटलेट स्थापना के लिए उपयुक्त नहीं हैं, जैसे कि पैर वाल्व, वसंत प्रकार, वाई प्रकार, आदि।


सामग्री :
