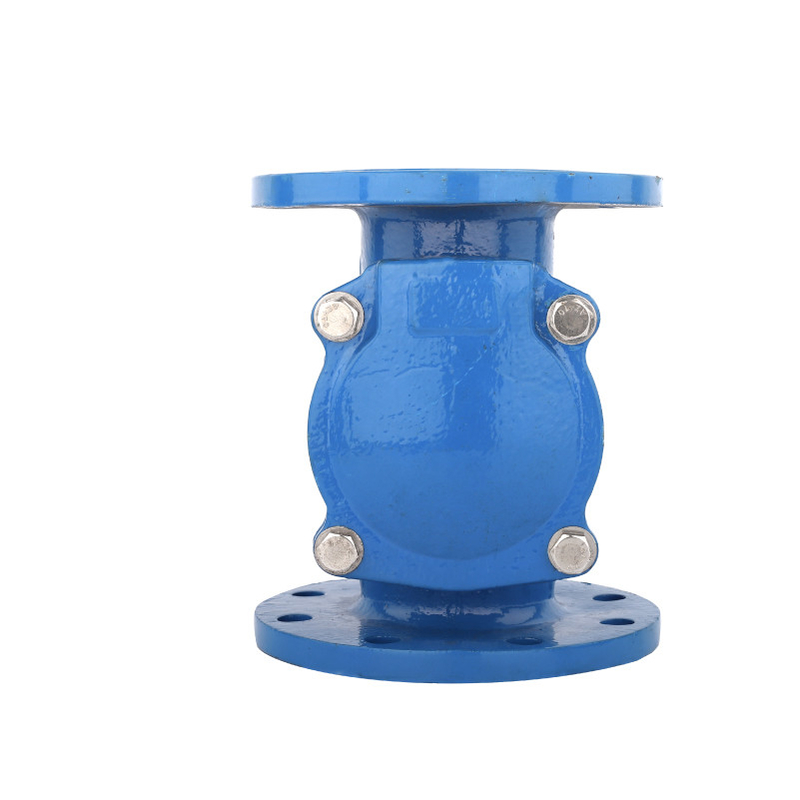

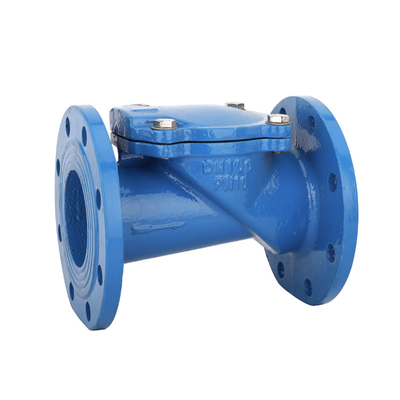

पानी के लिए नोडुलर कास्ट आयरन वॉटर सेविंग साइलेंट चेक वाल्व Pn10/16

साइलेंट चेक वाल्व मुख्य रूप से मुख्य भागों पर वाल्व बॉडी, वाल्व सीट, डायवर्सन, यान डिस्क, बेयरिंग और स्प्रिंग से बना होता है, इसका आंतरिक प्रवाह कम दबाव के नुकसान के साथ डिजाइन को सुव्यवस्थित करता है।वाल्व खुला / बंद शेड्यूल बहुत छोटा है जब पंप बंद होने जा रहा है, पानी के हथौड़े की भारी आवाज को रोकने के लिए जल्दी से बंद किया जा सकता है, इसमें मौन बंद होने की विशेषताएं हैं।यह वाल्व मुख्य रूप से पानी की आपूर्ति और जल निकासी, अग्नि सुरक्षा के लिए उपयोग किया जाता है, पंप निर्यात में एचवीएसी सिस्टम स्थापित किया जा सकता है ताकि बैकफ्लो को रोका जा सके और पंप को नुकसान पहुंचाए।

चेक वाल्व का चयन सिद्धांत:

माध्यम के बैकफ्लो को रोकने के लिए माध्यम के प्रवाह और बल द्वारा अपने आप खुलने या बंद होने वाले वाल्व को चेक वाल्व कहा जाता है।चेक वाल्व स्वचालित वाल्व श्रेणी से संबंधित है, जिसका उपयोग मुख्य रूप से उस पाइपलाइन में किया जाता है जहां माध्यम एक दिशा में बहता है, और दुर्घटनाओं को रोकने के लिए माध्यम को केवल एक दिशा में बहने देता है।एक चेक वाल्व एक वाल्व है जो स्वचालित रूप से द्रव के बैकफ्लो को रोकता है।चेक वाल्व की डिस्क द्रव के दबाव की क्रिया के तहत खुलती है, और द्रव इनलेट की ओर से आउटलेट की ओर बहता है।जब इनलेट पक्ष पर दबाव आउटलेट की ओर से कम होता है, तो द्रव दबाव अंतर, गुरुत्वाकर्षण और अन्य कारकों की कार्रवाई के तहत वाल्व डिस्क स्वचालित रूप से बंद हो जाएगी ताकि द्रव को वापस बहने से रोका जा सके।

1. चेक वाल्व आम तौर पर स्वच्छ मीडिया के लिए उपयुक्त है, और इसका उपयोग ठोस कणों और उच्च चिपचिपाहट वाले मीडिया के लिए नहीं किया जाना चाहिए।
2. DN50mm से कम दबाव वाले चेक वाल्व के लिए, बटरफ्लाई चेक वाल्व, वर्टिकल लिफ्ट चेक वाल्व और डायाफ्राम चेक वाल्व का उपयोग किया जाना चाहिए;200 मिमी से अधिक और 1200 मिमी से कम डीएन वाले मध्यम और निम्न दबाव वाले चेक वाल्व के लिए, गैर-पहनने वाले गोलाकार वाले का उपयोग किया जाना चाहिए।ऊपरी वापसी वाल्व;50 मिमी से अधिक और 2000 मिमी से कम डीएन वाले कम दबाव वाले चेक वाल्व के लिए, तितली चेक वाल्व और डायाफ्राम चेक वाल्व का चयन किया जाना चाहिए।
3. डायाफ्राम चेक वाल्व उन पाइपलाइनों के लिए उपयुक्त है जो पानी के हथौड़े से ग्रस्त हैं।डायाफ्राम माध्यम के विपरीत प्रवाह के कारण पानी के हथौड़े को अच्छी तरह से समाप्त कर सकता है, लेकिन यह आमतौर पर तापमान और दबाव प्रतिबंधों के कारण कम दबाव और सामान्य तापमान पाइपलाइनों में उपयोग किया जाता है।
4. उन पाइपलाइनों के लिए जिन्हें बंद होने पर कम पानी के हथौड़े या पानी के हथौड़े की आवश्यकता नहीं होती है, धीमी गति से बंद होने वाले स्विंग चेक वाल्व और धीमी गति से बंद होने वाले तितली चेक वाल्व का उपयोग किया जाना चाहिए।

तकनीकी मापदंड
